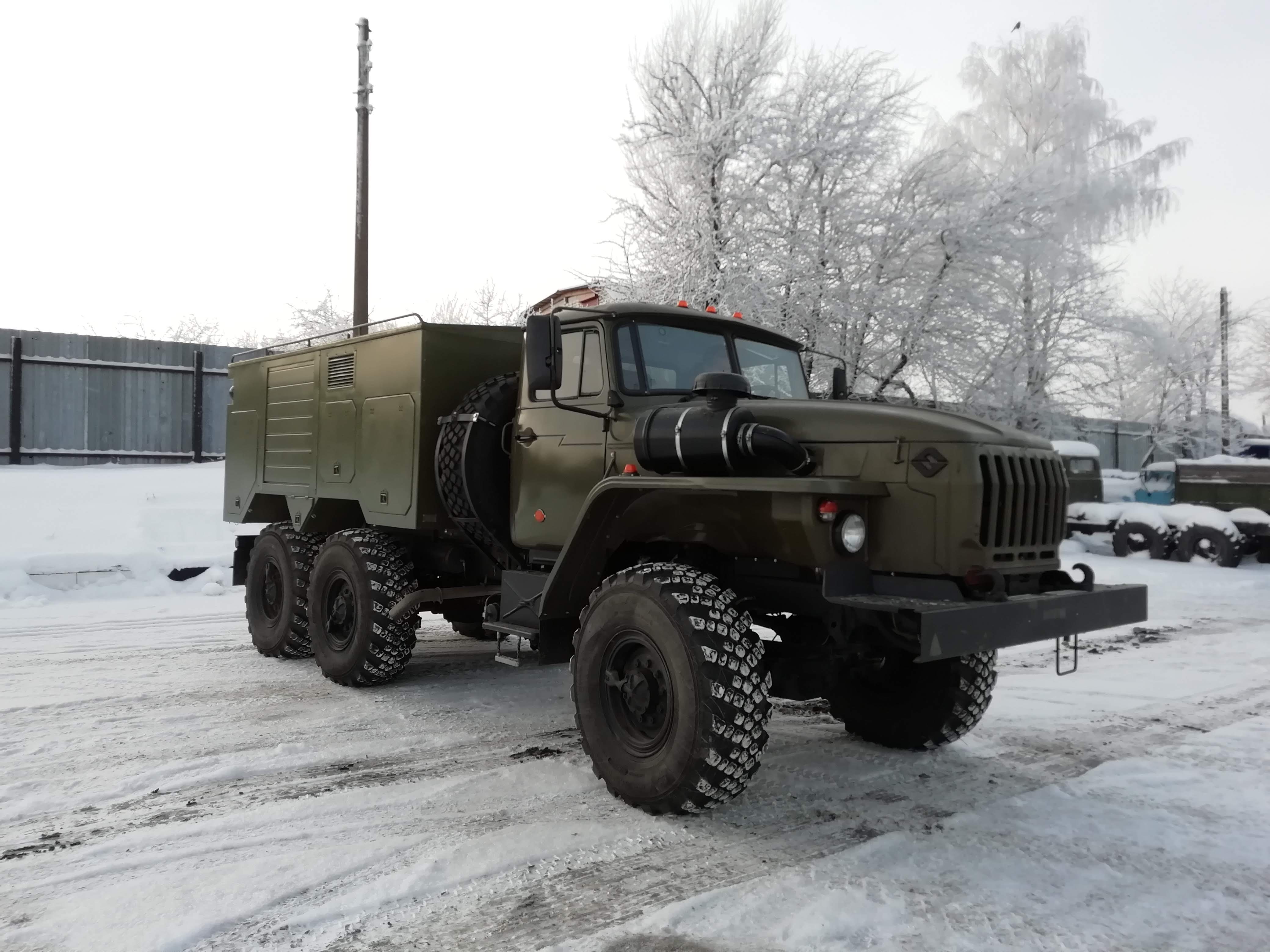

Универсальная подвижная гидравлическая установка УПГ-350
Предназначена для отработки и проверки гидросистем самолётов и вертолётов на открытых стоянках и в технических помещениях (капитального типа при открытых воротах и створках газоотводов), а также на грунтовых аэродромах с прочностью грунта 0,3…0,5 МПа (3…5 кгс/см2) при температуре окружающего воздуха от -60 до +60 °C как с наддувом (поддавливанием), так и без наддува гидробаков проверяемых гидросистем. Рабочая жидкость: АМГ-10, 7-50С-3, АСГИМ. Обеспечивает подачу рабочей жидкости под давлением в 35 МПа (350 кгс/см2), производительностью 100л/мин каждой гидросистемы при раздельной работе и 140л/мин при их объединенной работе. Установка смонтирована в специальном кузове на шасси автомобиля УРАЛ-4320.
- Технические характеристики
- Запасные части
- Лицензии и сертификаты
- Ремонт и обслуживание ➚
|
Рабочая жидкость |
АМГ-10 ГОСТ 6794 7-50С-3 ГОСТ 20734 АСИГМ СТО 07548712-006 |
|
|
Количество независимых гидросистем |
2 |
|
|
Вместимость бака для рабочей жидкости (РЖ), л |
400 |
|
|
Допускаемая температура рабочей жидкости, °С, не более |
80 |
|
|
Максимальное давление в линии заправки (дозаправки), кгс/см2, не более |
80 |
|
|
Режимы работы |
||
|
при одной работающей гидросистеме |
производительность гидросистемы, л/мин |
от 10 до 100 |
|
давление, кгс/см2 |
от 50 до 350 |
|
|
при двух объединенных гидросистемах |
производительность гидросистемы, л/мин |
от 20 до 200 |
|
давление, кгс/см2 |
от 50 до 350 |
|
|
Максимальное давление РЖ в линии заправки ВС, кгс/см2 |
10 |
|
|
Количество рукавов заправки гидросистем ВС, шт |
1 |
|
|
Чистота рабочей РЖ на выходе из напорных рукавов установки, не грубее, класс |
8 |
|
|
Чистота рабочей жидкости на входе из заправочного рукава установки, не грубее, класс |
6 |
|
|
Рабочий газ |
Азот технический |
|
|
Количество рукавов наддува гидробаков ВС, шт |
2 |
|
|
Давление наддува гидробаков ВС, кгс/см2 |
0-10 |
|
|
Количество рукавов зарядки пневмосистем ВС, шт |
1 |
|
|
Давление зарядки пневмосистем ВС, кгс/см2 |
280 |
|
|
Привод насосов от дизельного двигателя |
КАМАЗ 740.39 |
|
|
Диапазон температур эксплуатации, °С |
от минус 50 до плюс 50 |
|
|
Базовое шасси |
УРАЛ-4320 |
|
|
Габаритные размеры, мм |
длина |
7800 |
|
ширина |
2500 |
|
|
высота |
2900 |
|
|
Масса заправленной установки, кг |
12665 |
|
|
Максимальная скорость, км/час |
90 |
|
|
Обслуживающий персонал, чел |
1 |
|
