Транспортная газозарядная установка ТГУ-12/350

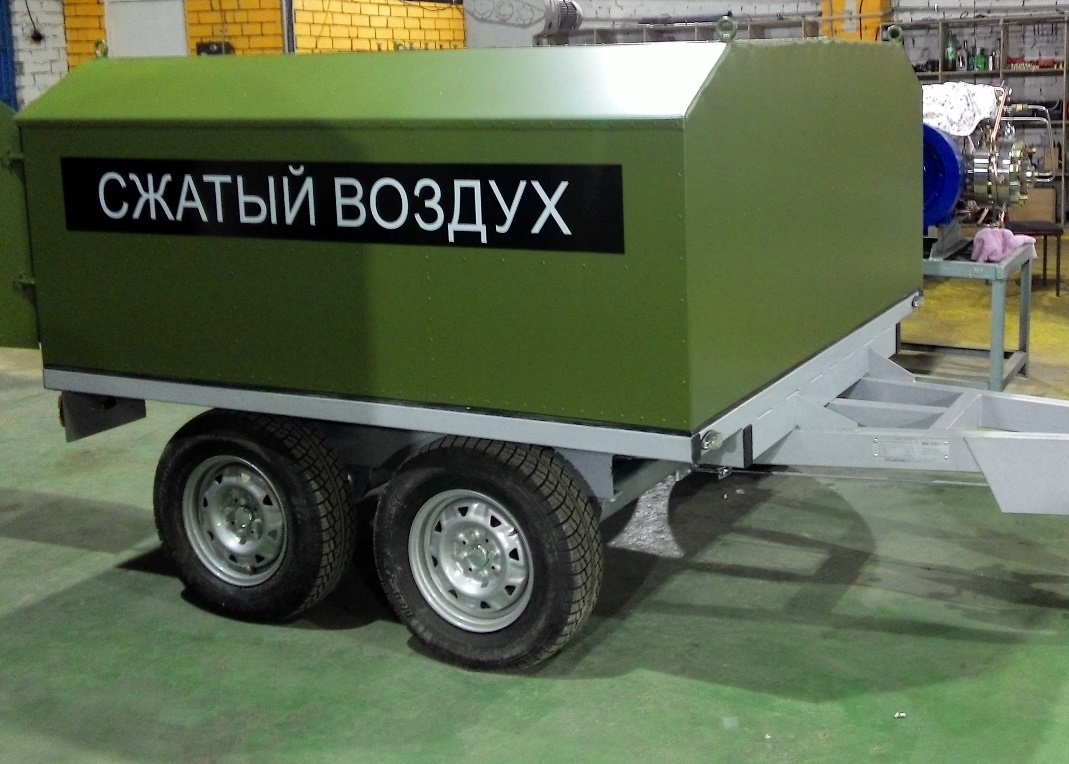

Тележка газозарядная ТГЗ-12-350 предназначена для зарядки бортовых систем летательных аппаратов и других потребителей сжатым воздухом, азотом. Род газа, для работы на котором подготовлен заправщик газами, указывается на наружных боковых стенках кузова и в формуляре.

Пример записи изделия при заказе – «Тележка газозарядная ТГЗ-12/350-В-002 на базе прицепа «Багем» тип 7110, модификации 711027, вариант исполнения 2. АПБН.459192.001ТУ, комплектация АПБН.459192.001-002».

Краткое наименование комплектации	Тип газа	Обозначение комплектации
Тележка газозарядная ТГЗ-12/350-А-001 на базе прицепа «Багем» тип 7110, модификации 711027, вариант исполнения прицепа 2	Азот	АПБН.459192.001-001
Тележка газозарядная ТГЗ-12/350-В-002 на базе прицепа «Багем» тип 7110, модификации 711027, вариант исполнения прицепа 2	Воздух	АПБН.459192.001-002

Оборудование заправщика газами позволяет производить следующие работы:

зарядку батареи баллонов самого заправщика газами от внешнего источника сжатого газа до давления наполнения 35 МПа (350 кгс/см2);
зарядку бортовых систем летательных аппаратов, транспортных баллонов и других потребителей низкого давления, через редуктор БКО до давления наполнения 0,1-0,5 МПа (1-5 кгс/см2), перепуском;
зарядку бортовых систем летательных аппаратов, транспортных баллонов и других потребителей низкого давления, через редуктор КР-15 до давления наполнения 3 МПа (30 кгс/см2), перепуском;
зарядку бортовых систем летательных аппаратов, транспортных баллонов и других потребителей, через редуктор РВД-350 до давления наполнения 15 МПа (150 кгс/см2), 23 МПа (230 кгс/см2) перепуском;
зарядку бортовых систем летательных аппаратов, транспортных баллонов и других потребителей до давления наполнения 35 МПа (350 кгс/см2), перепуском;
перепуск (выравнивание давлений) сжатого газа из группы в группу в пределах газовой батареи баллонов заправщика газами.

Технические характеристики
Запасные части

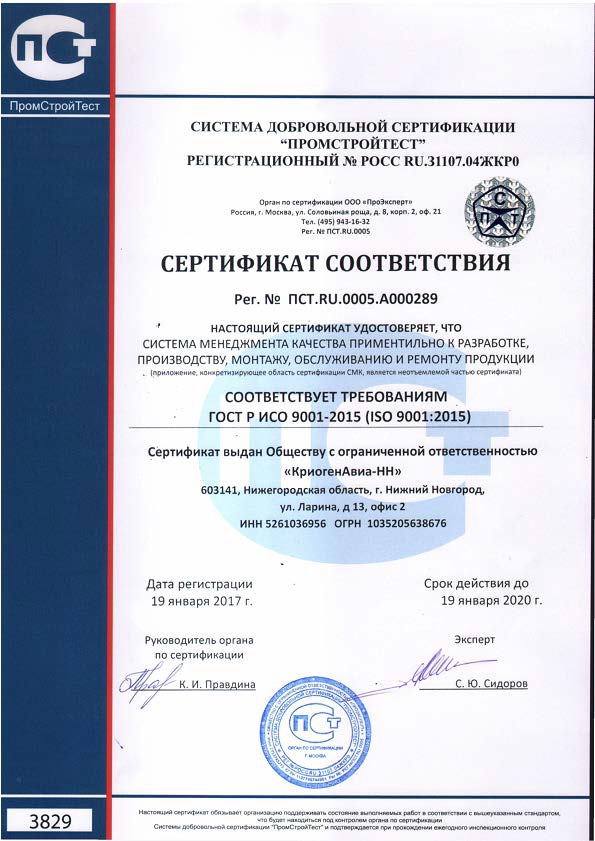

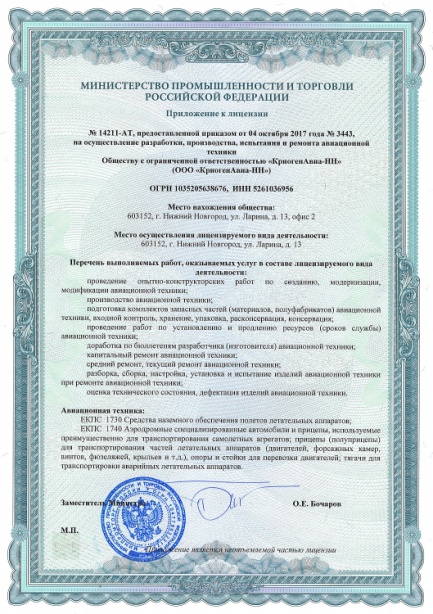

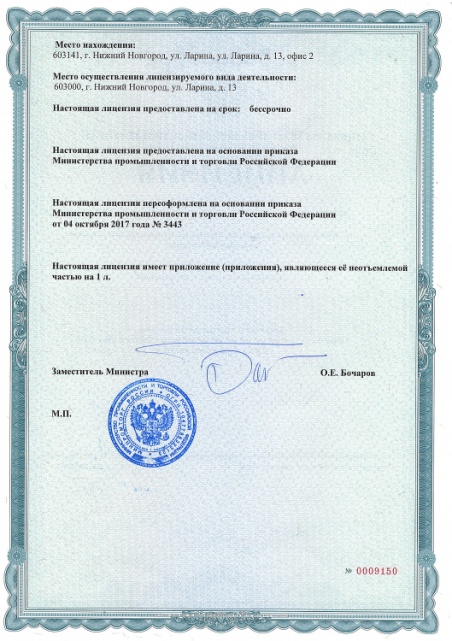

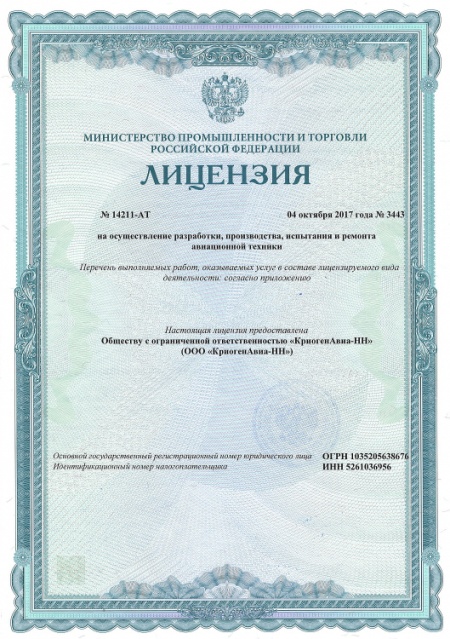

Лицензии и сертификаты

Наименование характеристик	Параметры
Рабочий газ	Сжатый воздух, азот, кислород.
Рабочее давление выдаваемого газа, МПа (кгс/см²)	0,1-0,5 (1-5) 3,0 (30) 15,0 (150) 23 (230) 35,0 (350)
Количество баллонов, шт	12
Емкость одного баллона, л	40
Количество групп баллонов	3
Запас рабочего газа в баллонах газозаправщика при давлении 350 кгс/см², м³	168
Температура окружающей среды при работе газозаправщика, ⁰С	от + 50 до минус 50
Срабатывание предохранительного клапана КП-1, МПа (кгс/см²), не более	38,5 _-3,0 (385_-30)
Срабатывание предохранительного клапана КП-2, МПа (кгс/см²), не более	25,5_-1,0 (255_-10)
Срабатывание предохранительного клапана КП-3, МПа (кгс/см²), не более	17,0 _-1,0 (170_-10)
Срабатывание предохранительного клапана КП-4 (установленного на редукторе КР-15), МПа (кгс/см²), не более	4,0 _-0,3 (40_-3,0)
Габаритные размеры* ТГЗ-12-350, мм, не более - длина - ширина - высота	3500 2000 1850
Масса заправленного заправщика газами, кг, не более	2300
Скорость передвижения заправщика газами, км/час, не более	50
Гарантийный срок эксплуатации, месяцев	12
