Кислородно-зарядная автомобильная станция АКЗС-80/210-131

Автономная система предназначена для заправки кислородом авиационных бортовых систем с достижением давления не более 21 МПа. Рабочей температурой станции является показатель в 50оС.

Функциональность

Станция АКЗС-80 позволяет выполнять следующий объем работ:

1. Пополнение кислородных транспортных и бортовых емкостей низкого давления при помощи редукторных агрегатов с достижением уровня давления в 3 МПа.
2. Подзарядка баллонов самой автомобильной станции от внешних источников.
3. Заправка летательных аппаратов газообразными веществами до давления в 15 МПа.
4. Заполнение тортовых авиационных баллонов и транспортных емкостей газами с достижением уровня давления в 21 МПа.
5. Заполнение газообразными веществами парашютных устройств до давления в 21 МПа.

Конструкция

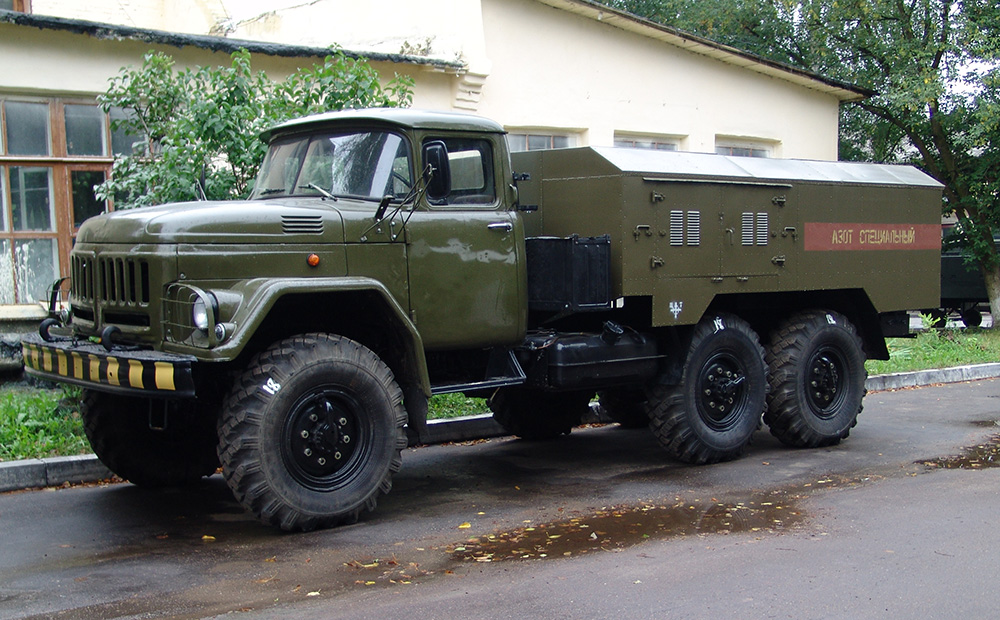

Станция по добыче кислорода устанавливается на рамах базовых автомобилей. Внешне агрегат представлен  в виде цельнометаллического блока, установленного за кабиной грузового транспортного средства.

Такая газозарядная тележка разделена на компрессорный и баллонный отсеки. Баллонный отсек заполнен емкостями со сжатым кислородом. Компрессорный отсек содержит плунжерный горизонтальный компрессор, механизмы регулировки, холодильные установки, блоки осушки, Элементы управления.

Кислородно-зарядная станция функционирует от энергии, которая вырабатывается автомобильным двигателем. Для этого в системе предусмотрена специальная коробка отбора мощности, промежуточные опоры и карданные валы.

При пониженной температуре окружающей среды автомобильная кислородно-зарядная станция функционирует благодаря активизации системы подогрева, что использует тепловую энергию выхлопов автомобиля.

Дополнительно станция комплектуется контрольными приборами, противопожарными системами. Доступ к оборудованию автомобильной кислородной станции при необходимости обслуживания и ремонта осуществляется через специальные люки в верхней части корпуса.

Характеристики

• рабочее давление – 210 кгс/см2;
• количество кислородных баллонов – 21 шт;
• время, которое требуется на подготовку и приведение станции в рабочее состояние – порядка 40 мин;
• время, необходимое на приведение станции в состояние для транспортировки – около 20 мин.
